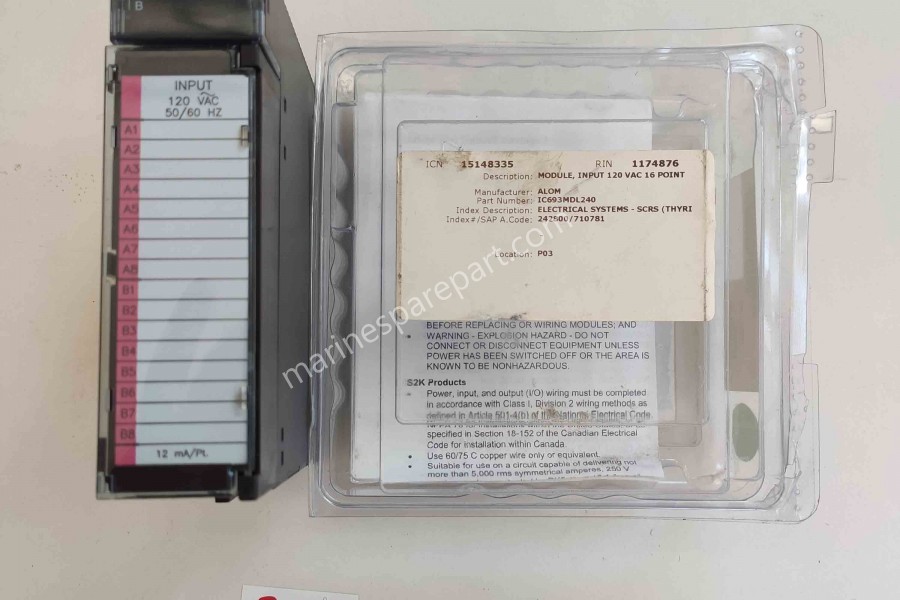

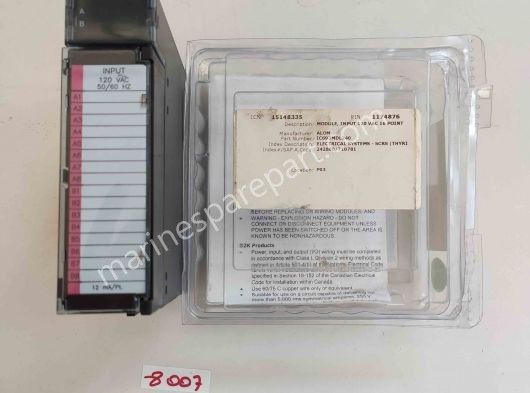

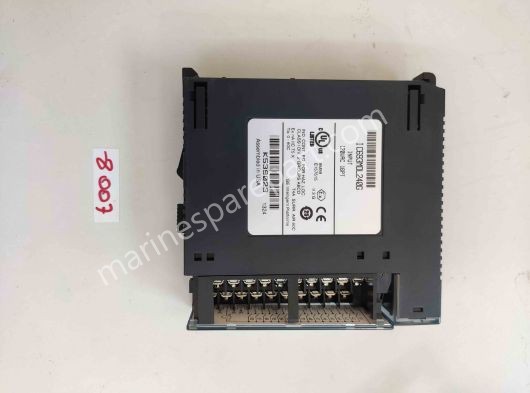

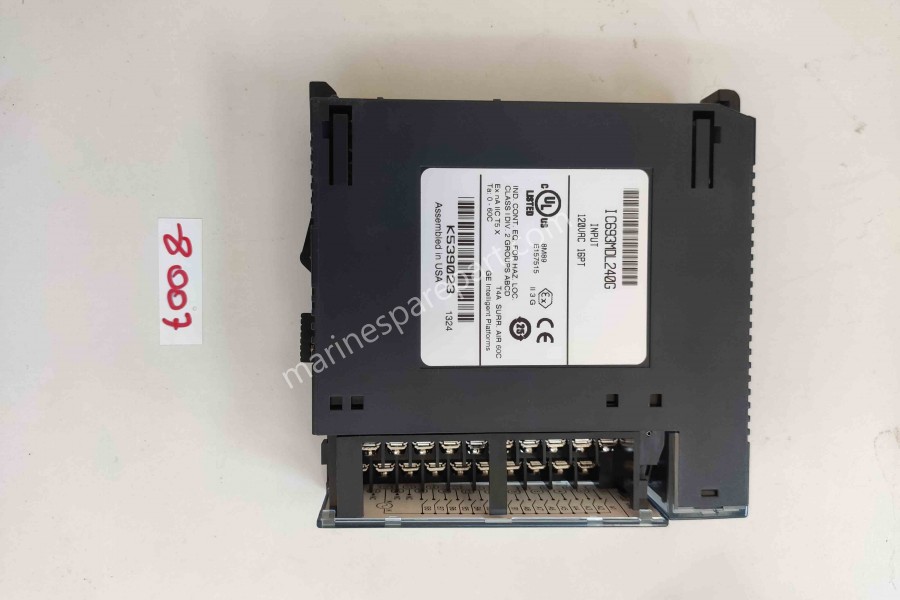

120 Volt AC Input, 16 Point Module

Module, Input 120Vac 16 point

Part Number: IC693MDL240

Electrical Systems SCRS

ICN:15148335

Rın: 1174876

IC693MDL240, GE Fanuc’un 120 voltluk bir AC giriş modülüdür. 90-30 Programlanabilir Mantık Denetleyicileri serileri içindir. Bu modül, tek bir ortak güç giriş terminalini paylaşan 16 giriş noktasına sahiptir. Bu 16 devre reaktif girişlerdir – bir dirençleri ve bir kapasitörü vardır. Bir giriş noktasına giden akım olduğunda, giriş durum tablosunda (% I) mantık 1 okunacaktır. Giriş modülü, bir dizi farklı giriş cihazıyla işlevseldir. Örneğin, kullanıcı bunu limit anahtarları veya butonlar ile elektronik yaklaşım anahtarları ile çalıştırabilir.

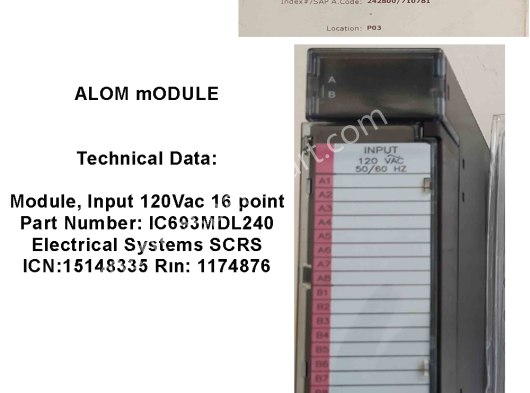

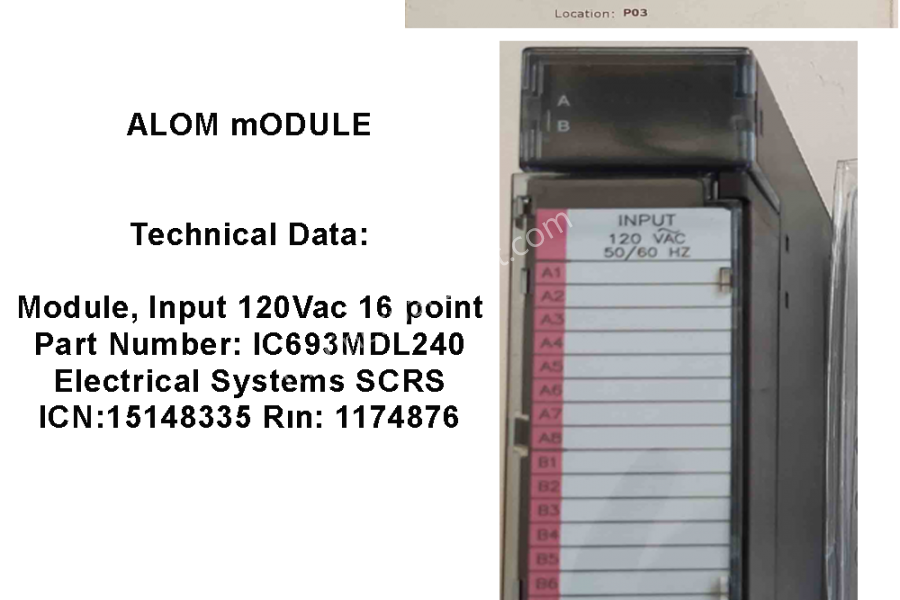

Saha cihazlarını GE Fanuc IC693MDL240 ile çalıştırmak için, kullanıcının güç sağlaması gerekir. Modül, doğru akımla çalışamadığı için AC gücüne ihtiyaç duyar. Modülün üzerinde ledler var. Bunlar, her bir ilgili giriş noktasının AÇIK / KAPALI durumunu gösterir. LED bloğunun üzerinde her biri sekiz yeşil LED içeren iki yatay sıra vardır. Üst sıra A1 olarak etiketlenmiştir ve 1’den 8’e kadar olan noktalar içindir. Alt sıra B1 olarak etiketlenmiştir ve 9’dan 16’ya kadar olan noktalar içindir.

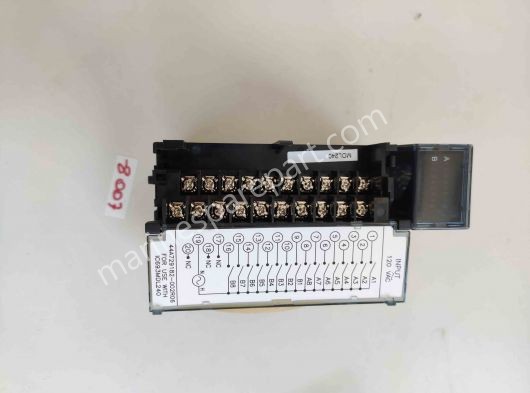

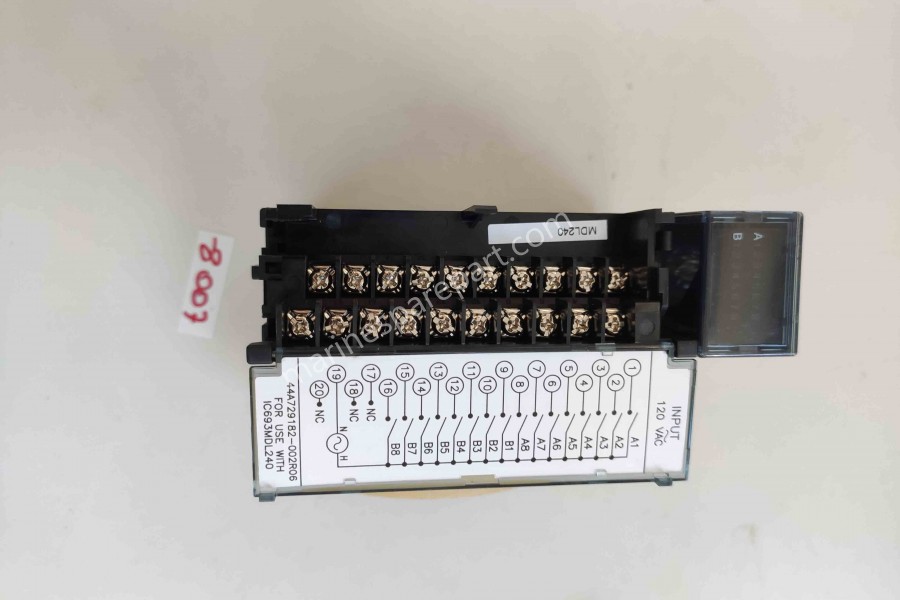

Modülün menteşeli bir kapısı vardır. Kapının iç ve dış yüzeyleri arasında bir ek parça bulunur. Kapı kapatıldığında, içeriye bakan yüzey devre kablolaması hakkında bilgi içerir. Dış yüzeyde, devre tanımlamasına ilişkin bilgiler kaydedilebilir. Bu, ekin sol dış kenarındaki kırmızı renk kodlamasıyla gösterildiği gibi bir yüksek voltaj modülüdür. Modül 90-30 Serisi PLC sistemiyle uyumludur ve bu nedenle kullanıcılar 5 yuvalı ya da 10 yuvalı taban plakasının herhangi bir I / O yuvasını kurabilir.

Teknik özellikler
